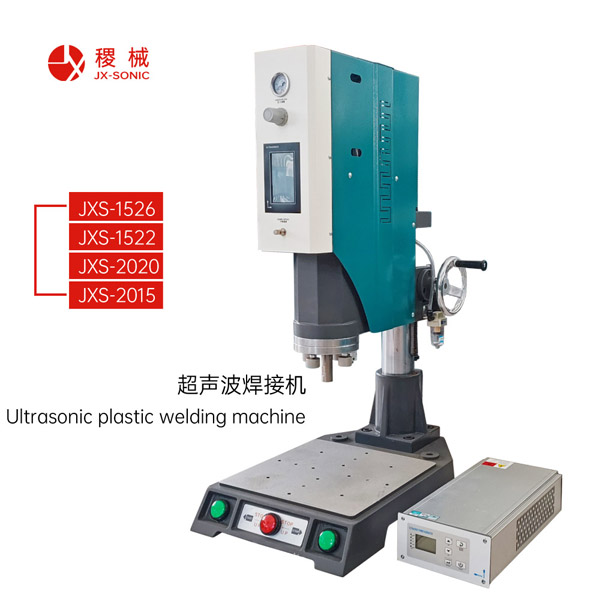

超聲波塑料焊接機焊接原理

 一、整套能量轉換流程（完整邏輯）

整機分為電→超聲振動→機械摩擦熱→塑料熔融融合四步：

1. 電能轉換

工業交流電經發生器（電箱）變頻，轉換成20kHz/15kHz/30kHz高頻高壓交流電。

2. 電能變機械振動

換能器內部壓電陶瓷片逆壓電效應：高頻電信號快速伸縮，把電能轉化為每秒上萬次的高頻微小機械振動。

3. 放大振幅傳導

變幅桿（增幅器）放大換能器輸出的微小振動幅度，再傳遞到鈦合金焊頭（模具）。

4. 摩擦生熱熔接塑料

焊頭壓緊上下塑料件，高頻振動傳遞到兩個塑件接觸面，接觸面產生高速往復摩擦：

- 分子摩擦產生局部瞬時高溫（只在接合面，整體工件不燙）；

- 溫度達到塑料熔點后，接觸面塑料快速熔融；

- 振動停止后保持壓力保壓冷卻，熔融塑料分子相互滲透、重新結合，冷卻后形成一體焊縫。

 二、核心發熱關鍵點

熱量不是焊頭發熱，而是塑料接觸面分子摩擦內生熱，僅集中在焊縫0.1~0.3mm薄層，工件本體溫升很低，不易變形。

 三、簡單通俗版總結

機器產生上萬次每秒的高頻震動，壓住兩塊塑料貼合面互相高速摩擦，瞬間磨熔接觸面塑料，壓合冷卻后兩塊塑料熔成一個整體。

 四、補充配套工藝原理（延伸）

1. 超聲鉚焊：振動讓塑料柱熔化壓平，固定金屬片/塑料片；

2. 埋植螺母：振動熱熔塑料，將金屬螺母壓入塑膠殼體；

3. 切水口：高頻振動瞬間熔斷塑膠流道；

全部依靠摩擦局部熱熔同一底層原理。

 五、適用前提（原理衍生限制）

只有熱塑性塑料可反復熔融冷卻；熱固塑料受熱只會分解、無法熔合，因此不能超聲焊接。
