不同塑料材質超聲波焊接參數選型+調參標準

核心邏輯：塑料硬度、熔點、結晶度、玻纖含量決定振幅、焊接時間、壓力三大核心參數；結晶料難焊、高硬料需大振幅、軟料低振幅短時間。

 一、先分清兩類塑料（焊接基礎分界線）

1. 無定形塑料（易焊，吸熱慢、熔融區間寬）

ABS、PC、PS、亞克力PMMA、PVC、TPU硬料

特點：分子雜亂，摩擦易生熱，參數區間寬，不易震裂

2. 結晶型塑料（難焊，熔融區間窄，需要更多熱量）

PP、PE、PA6/PA66、POM、PET、PBT

特點：分子排列規整，吸熱多，熔化瞬間流動性極強，容易缺料虛焊，常需加長焊接時間、加大壓力/振幅；加玻纖后難度翻倍。

 二、通用四大參數定義（所有材質通用）

1. 振幅：最關鍵，決定摩擦發熱效率；單位μm，由焊頭+變幅桿決定

2. 焊接時間（熔接時間）：超聲振動時長，控制總熱量

3. 焊接壓力：氣缸下壓壓力，提升界面摩擦阻力

4. 保壓固化時間：停超聲后壓緊冷卻，結晶料必須加長

 三、常用塑料材質參數對照表（20kHz標準機型，行業通用）

 1）ABS（無定形，最好焊接，外殼通用料）

- 推薦振幅：18~22μm

- 焊接壓力：0.25~0.4 MPa

- 熔接時間：0.15~0.4 s

- 保壓時間：0.2~0.5 s

- 調參要點：

  材質溫和，參數容錯高；時間長只會輕微溢邊，不易開裂；外觀件優先偏小振幅，減少表面震痕。

 2）PC 聚碳酸酯（高硬、高熔點、易震裂發白）

- 推薦振幅：20~24μm（禁止超大振幅）

- 焊接壓力：0.3~0.5 MPa

- 熔接時間：0.2~0.5 s

- 保壓時間：0.4~0.8 s

- 調參要點：

  硬脆料，振幅過高、時間過長極易焊縫發白、內部裂紋；優先加長保壓、小幅降振幅，不要單純延長熔接時間；玻纖增強PC壓力適當加大。

 3）PMMA亞克力（極脆，極易震裂、發白）

- 推薦振幅：16~20μm（全場最低振幅區間）

- 焊接壓力：0.2~0.3 MPa（低壓）

- 熔接時間：0.1~0.3 s（短時快速熔接）

- 保壓時間：0.3~0.6 s

- 調參要點：嚴禁高振幅、長時間超聲；輕微溢邊即可，熱量一多直接炸件。

 4）PS/GPPS/hips（脆，玩具外殼）

- 振幅：17~21μm

- 壓力：0.2~0.35MPa

- 熔接時間：0.12~0.35s

- 保壓：0.25~0.5s

- 要點：薄壁件減小壓力，防止壓裂。

 5）PP聚丙烯（結晶軟料，難焊、易虛焊，流動性大）

純PP

- 振幅：22~26μm（高振幅補熱量）

- 壓力：0.35~0.6 MPa（高壓增加摩擦）

- 熔接時間：0.3~0.7 s（長熔接蓄熱）

- 保壓：0.6~1.2 s（加長冷卻防回彈分層）

玻纖PP（PP+GF）

- 振幅24~28μm，壓力0.5~0.7MPa，熔接0.4~0.8s

- 要點：結晶料吸熱大，時間短必虛焊；溢料多屬正常，靠保壓定型。

 6）PE聚乙烯（軟質結晶，低密度更難熔）

LDPE軟膠：

振幅20~24μm，壓力0.3~0.5MPa，熔接0.3~0.6s，保壓≥0.8s

HDPE硬膠：

振幅22~26μm，壓力0.4~0.65MPa，熔接0.4~0.7s

特點：冷卻快，保壓不足極易開縫。

 7）PA6/PA66尼龍（結晶、吸潮、高熔點，加玻纖最難焊）

純尼龍：

振幅22~26μm，壓力0.4~0.6MPa，熔接0.35~0.7s，保壓0.8~1.3s

玻纖增強尼龍PA+GF30%：

振幅25~30μm，壓力0.6~0.8MPa，熔接0.5~0.9s

關鍵：尼龍吸水后焊接強度暴跌，焊接前必須烘干；水分會造成焊縫氣泡、分層。

 8）PBT/PET（工程結晶料，連接器、插頭）

純料：振幅23~27μm，壓力0.45~0.7MPa，熔接0.4~0.8s

玻纖PBT：振幅26~30μm，高壓長時；保壓1s以上。

 9）POM賽鋼（結晶，摩擦系數低，極難焊）

必須高振幅高壓長時：

振幅26~30μm，壓力0.6~0.9MPa，熔接0.5~1.0s，保壓≥1s

缺點：極易產生氣泡、焊縫強度偏低，產品盡量設計超聲波導熔線輔助。

 10）TPU軟膠、PVC軟質

低振幅、低壓、短時，防止膠料過度擠出、變形

振幅16~20μm，壓力0.18~0.3MPa，熔接0.1~0.25s

 四、材質特性對應的參數調整通用規律（調機萬能法則）

1. 硬度越高、脆性越大（PC/亞克力/PS）

    降低振幅、縮短熔接時間，加大保壓；禁止高壓長時間超聲，避免發白開裂。

2. 結晶塑料（PP/PE/PA/POM/PBT）

    統一：提高振幅、加大焊接壓力、延長熔接時間、大幅加長保壓時間；

    原理：結晶材質熔化需要更多熱能，冷卻收縮大，保壓不足會回彈脫開。

3. 添加玻纖、礦物填充塑料

    玻纖導熱快、摩擦損耗大，同等基材基礎上振幅+2~4μm、壓力+0.1~0.2MPa、熔接時間+0.1~0.2s。

4. 軟質塑料（TPU、軟PVC、LDPE）

    低振幅低壓短時，否則產品擠壓變形、溢料嚴重、尺寸縮水。

5. 高熔點塑料（PC、尼龍、PBT）

    提升振幅與壓力，依靠摩擦快速產熱，不要單純拉長焊接時間。

 五、不同頻率機型配套材質選擇（20k/35k/40k）

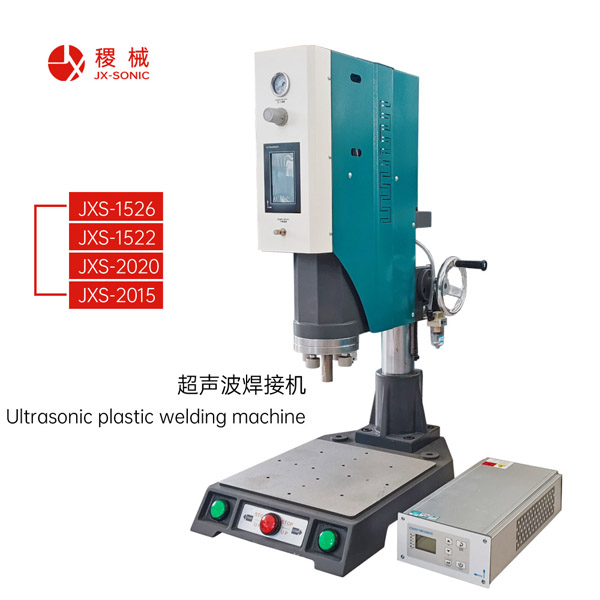

1. 20kHz（通用大功率，絕大多數塑膠件）

    振幅大、發熱效率高，適合厚件、結晶料、玻纖料、大尺寸外殼（ABS/PP/PC/尼龍）。

2. 35kHz/40kHz（小振幅、低沖擊，精密小件）

    振幅小，沖擊力弱，適合亞克力、PC薄壁、小型精密電子件、外觀件，防震裂；

    不適合PP、POM等難焊結晶料，熱量不足易虛焊。

 六、搭配導熔線的參數修正技巧

產品有標準三角導熔線（0.3~0.8mm）：同等材質下，熔接時間可減少20%~30%；

無導熔線平面對接：必須延長焊接時間、提升振幅補償熱量。

 七、快速調參排查口訣

1. 結晶料（PP/尼龍/POM）虛焊 → 加振幅、加壓、加長熔接、加長保壓

2. PC/亞克力發白開裂 → 降振幅、縮短熔接時間

3. 溢料過多、尺寸偏小 → 減時間、降壓力

4. 軟TPU產品變形嚴重 → 降低壓力、縮短熔接時間

5. 玻纖料焊縫疏松氣孔 → 烘干原料、提高振幅壓力
